یاتاقان UCT چیست؟ معرفی کامل، کاربرد، مزایا و راهنمای خرید

در صنایع مختلف، عملکرد روان و بدون اصطکاک قطعات مکانیکی اهمیت زیادی دارد. یکی از قطعات حیاتی برای این هدف، یاتاقان‌ها هستند. در میان انواع یاتاقان‌های پایه‌دار، یاتاقان UCT با طراحی منحصر‌به‌فرد و نصب آسان، محبوبیت ویژه‌ای دارد.

در این مقاله، به بررسی کامل یاتاقان UCT می‌پردازیم: از ساختار و عملکرد آن گرفته تا مزایا، کاربردها، نحوه نصب، نگهداری و راهنمای انتخاب بهترین مدل برای نیازهای صنعتی. اگر در حوزه خرید و فروش تجهیزات صنعتی، تعمیرات یا مهندسی ماشین‌آلات فعالیت دارید، این مقاله مخصوص شماست.

یاتاقان UCT چیست؟

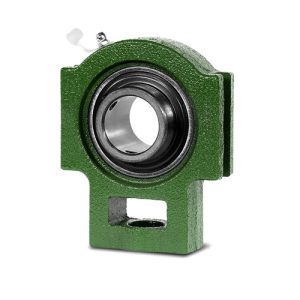

یاتاقان UCT نوعی یاتاقان پایه‌دار است که طراحی آن به صورت پایه ایستاده عمودی یا L شکل می‌باشد. این نوع یاتاقان دارای یک محفظه فلزی مستحکم (Housing) به شکل استوانه بلند و عمودی است که بلبرینگ کروی داخلی (Insert Bearing) در آن قرار می‌گیرد.

UCT مخفف "Unit Cartridge Take-up Bearing" است. این مدل برای قابلیت تنظیم کشش شافت در سیستم‌های متحرک مانند تسمه‌نقاله‌ها یا سیستم‌های انتقال قدرت به کار می‌رود.

ساختار یاتاقان UCT

یاتاقان UCT از دو قسمت اصلی تشکیل شده است:

1. محفظه (Housing):

معمولاً از جنس چدن سخت یا فولاد ساخته می‌شود و طراحی آن به شکل استوانه‌ای عمودی با یک زبانه جهت نصب کشویی در ریل یا بدنه دستگاه است.

2. بلبرینگ داخلی (Insert Bearing):

این بلبرینگ دارای سطح بیرونی کروی است که به‌صورت خودتنظیم روی شافت می‌نشیند و معمولاً دارای پیچ‌های قفل‌کن (Grub Screws) یا بوش قفل‌شونده می‌باشد.

کاربردهای یاتاقان UCT

یاتاقان UCT به دلیل ساختار خاص و قابلیت تنظیم موقعیت در محور، کاربردهای متنوعی دارد:

• نوار نقاله‌ها (Conveyor Belts)

• دستگاه‌های کشش تسمه

• ماشین‌آلات نساجی

• سیستم‌های انتقال قدرت با تسمه یا زنجیر

• ماشین‌آلات بسته‌بندی

• خطوط مونتاژ اتوماتیک

درواقع، هر جا که نیاز به تنظیم موقعیت یاتاقان در امتداد شافت باشد، UCT گزینه‌ای ایده‌آل است.

ویژگی‌ها و مزایای یاتاقان UCT

✔ تنظیم‌پذیری بالا

به دلیل طراحی ریلی، یاتاقان UCT به راحتی در امتداد شافت جابجا شده و می‌توان کشش مناسب را روی تسمه یا زنجیر تنظیم کرد.

✔ قابلیت خودتراز شدن

بلبرینگ داخلی کروی اجازه می‌دهد تا یاتاقان با زاویه‌های مختلف شافت هم‌راستا شود.

✔ مقاومت بالا در برابر بار و سایش

ساخته‌شده از چدن داکتیل یا فولاد مقاوم، تحمل بار شعاعی و محوری بالا دارد.

✔ سهولت در نصب و نگهداری

با دو پیچ قفل‌کن یا سیستم قفل مرکزی، نصب روی شافت به راحتی انجام می‌شود.

✔ گریس‌خور بودن

وجود پورت گریس‌کاری باعث سرویس‌پذیری منظم و روان‌کاری آسان می‌شود.

تفاوت یاتاقان UCT با دیگر یاتاقان‌ها

• در مقابل UCP:
  یاتاقان UCP دارای پایه افقی و نصب دوپیچه روی سطح صاف است. در حالی‌که UCT طراحی ایستاده و کشویی دارد که در تنظیم کشش محور مؤثر است.

• در مقابل UCF:
  یاتاقان UCF دارای بدنه مربعی و نصب چهارپیچه است؛ ولی UCT برای شرایطی که نیاز به جابجایی و تنظیم شافت وجود دارد، استفاده می‌شود.

• در مقابل UCFL:
  مدل UCFL طراحی باریک با دو سوراخ نصب دارد، ولی UCT ایستاده و مخصوص تنظیم شافت است.

سایزبندی یاتاقان UCT

این یاتاقان در سایزهای مختلف برای قطر شافت‌های گوناگون تولید می‌شود. برخی مدل‌های پرکاربرد:

نحوه نصب یاتاقان UCT

مراحل نصب یاتاقان UCT به شرح زیر است:

1. نصب یاتاقان روی ریل یا براکت:
   محفظه UCT به‌صورت کشویی روی براکت مخصوص قرار می‌گیرد.

2. تراز کردن شافت:
   شافت از داخل بلبرینگ عبور داده شده و در مرکز تنظیم می‌شود.

3. قفل کردن یاتاقان روی شافت:
   با پیچ‌های قفل‌کن یا سیستم قفل‌کننده دیگر، شافت در جای خود تثبیت می‌شود.

4. تنظیم کشش:
   با حرکت کشویی یاتاقان در ریل، کشش تسمه یا زنجیر تنظیم می‌شود.

5. گریس‌کاری:
   با استفاده از پورت مخصوص، بلبرینگ داخلی روغن‌کاری می‌شود.

راهنمای خرید یاتاقان UCT

هنگام خرید یاتاقان UCT به این نکات توجه کنید:

• قطر شافت: مدل را بر اساس قطر شافت انتخاب کنید (مثلاً UCT205 برای شافت ۲۵ میلی‌متری).

• جنس محفظه: چدن برای شرایط معمول و فولاد یا آلیاژهای ضد زنگ برای محیط‌های مرطوب یا خورنده مناسب است.

• نوع قفل روی شافت: پیچ آلن یا بوش قفل‌شونده؟

• برند: برندهای معتبر مانند SKF، KOYO، NTN، NACHI، FAG کیفیت بالایی دارند. برندهای چینی قیمت مناسب‌تری دارند ولی ممکن است عمرشان کوتاه‌تر باشد.

• میزان بار کاری: بررسی کنید یاتاقان تحمل بار مورد نیاز سیستم را دارد یا نه.

نکات نگهداری از یاتاقان UCT

برای افزایش طول عمر یاتاقان UCT رعایت موارد زیر ضروری است:

• گریس‌کاری منظم: بسته به شرایط کاری هر ۳ تا ۶ ماه گریس‌کاری انجام شود.

• بررسی پیچ‌ها و شافت: از لق نبودن پیچ‌های قفل‌کن اطمینان حاصل کنید.

• بازرسی لرزش و صدا: وجود صدای غیرعادی نشانه نیاز به تعمیر یا تعویض بلبرینگ است.

• تمیزی محل نصب: آلودگی و رطوبت زیاد باعث خرابی زودهنگام یاتاقان می‌شود.

قیمت یاتاقان UCT در بازار

قیمت این یاتاقان به عوامل زیر بستگی دارد:

• سایز (هرچه بزرگ‌تر، گران‌تر)

• برند و کشور سازنده

• کیفیت متریال

• نوع قفل و ساختار بلبرینگ

مدل‌های چینی از حدود ۱۵۰ تا ۴۰۰ هزار تومان شروع می‌شوند و برندهای ژاپنی یا اروپایی ممکن است تا چند برابر گران‌تر باشند.

جمع‌بندی

یاتاقان UCT یکی از بهترین گزینه‌ها برای تجهیزاتی است که نیاز به تنظیم کشش و حرکت یاتاقان در امتداد شافت دارند. با طراحی ایستاده، قابلیت خودتراز شدن و نصب کشویی، این یاتاقان گزینه‌ای محبوب در صنایع بسته‌بندی، نقاله‌سازی، مواد غذایی، نساجی و دیگر صنایع است.

برای خرید هوشمندانه، حتماً به قطر داخلی، برند، نوع قفل، کیفیت ساخت و خدمات پس از فروش توجه کنید تا از سرمایه‌گذاری خود نهایت بهره را ببرید.
